氨基酸空心槳葉干燥機成套設備



氨基酸空心槳葉干燥機成套設備
詳細說明
氨基酸空心槳葉干燥機成套設備 工作原理:

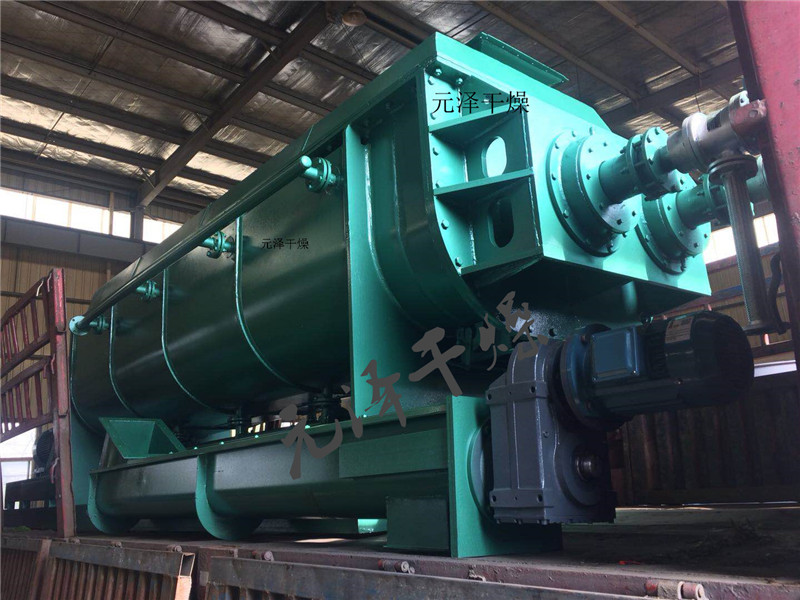

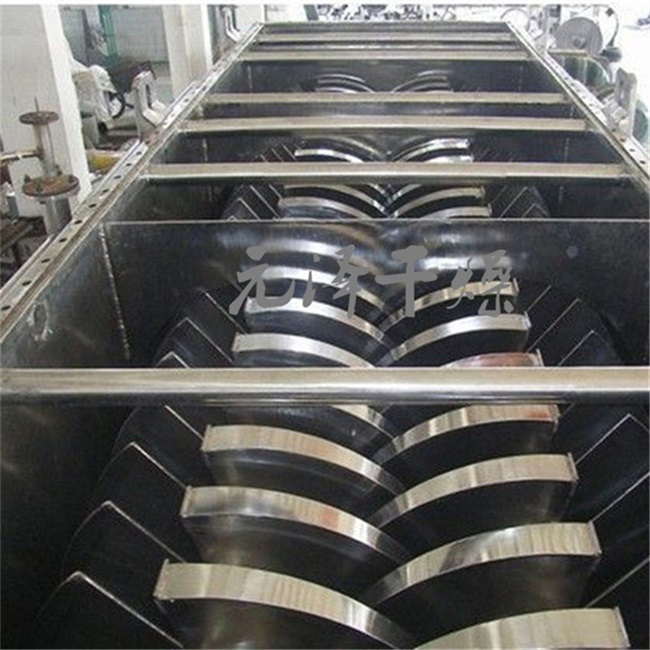

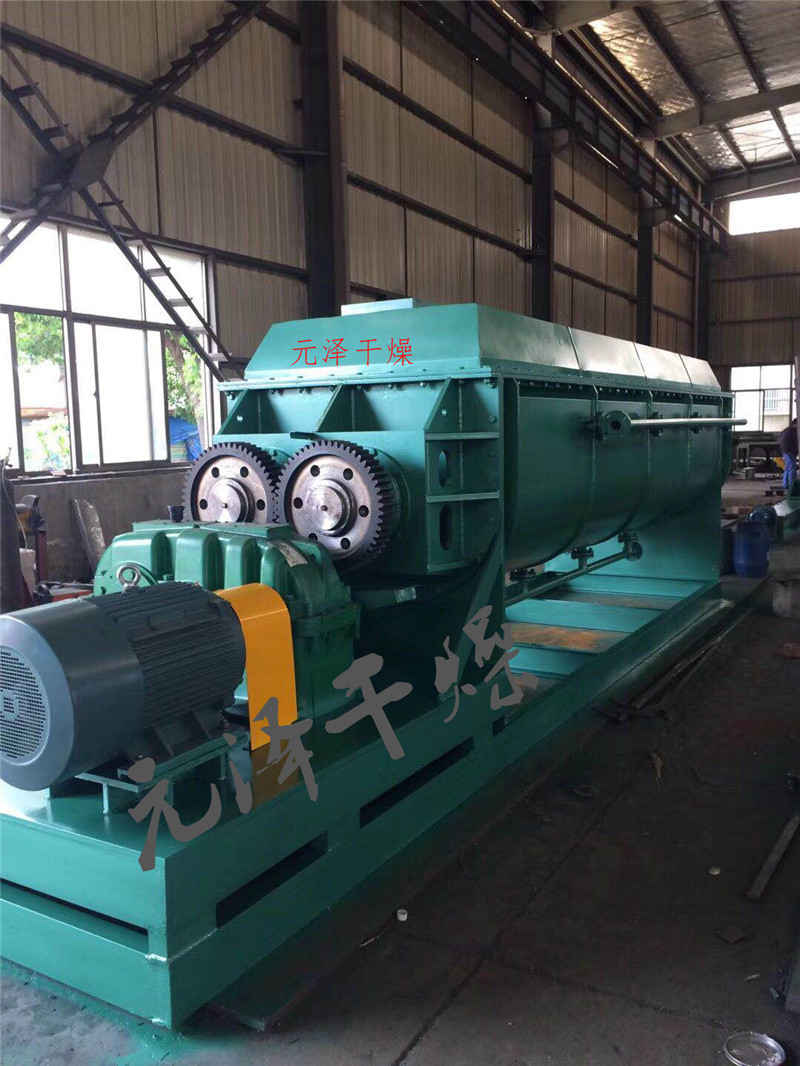

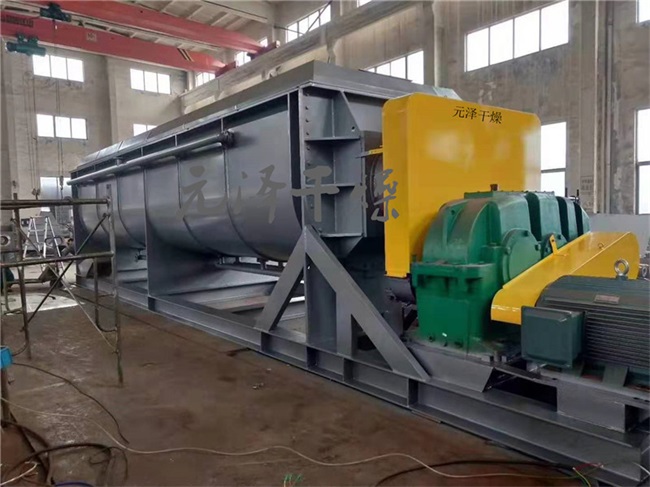

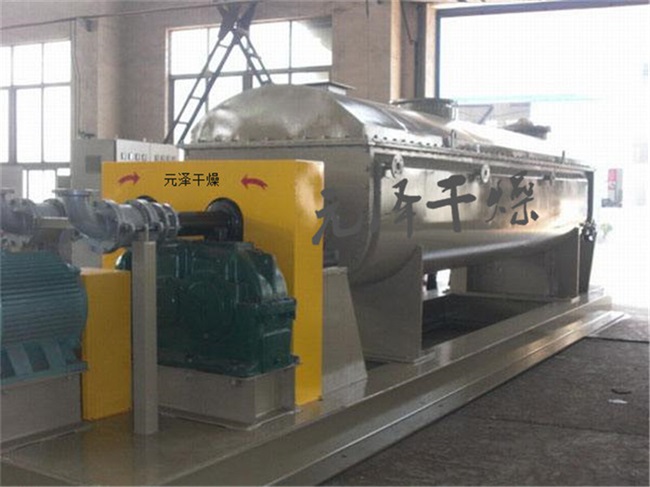

空心槳葉干燥機由互相嚙合的二根槳葉軸、帶有夾套的W形殼體、機座以及傳動部分組成,物料的整個干燥過程在封閉狀態下進行,有機揮發氣體及異味氣體在密封氛圍下送至尾氣處理裝置,避免環境污染。
干燥機以蒸汽、熱水或?qū)嵊妥鳛榧訜峤橘|(zhì),軸端裝有熱介質導入導出的旋轉接頭。加熱介質分為兩路,分別進入干燥機殼體夾套和槳葉軸內腔,將器身和槳葉軸同時加熱,以傳導加熱的方式對污泥進行加熱干燥。被干燥的物料由螺旋送料機定量地連續送入干燥機加料口,物料進入器身后,通過槳葉的轉動使物料翻轉、攪拌,不斷更新加熱界面,與器身和槳葉接觸,被充分加熱,使污泥所含的表面水分蒸發。同時,物料隨槳葉軸的旋轉成螺旋軌跡向出料口方向輸送,在輸送中繼續攪拌,使污泥中滲出的水分繼續蒸發。最后,干燥均勻的合格產品由出料口排出。
氨基酸空心槳葉干燥機成套設備 設備特點:
1、設備結構緊湊,裝置占地面積小。由設備結構可知,干燥所需熱量主要是由排列于空心軸上的空心槳葉壁面提供,而夾套壁面的傳熱量只占少部分。所以單位體積設備的傳熱面積大,可節省設備占地面積,減少基建投資;
2、熱量利用率高。槳葉干燥機采用傳導加熱方式進行加熱,所有傳熱面均被物料覆蓋,減少了熱量損失;沒有空氣帶走熱量,熱量利用率可達80%以上;
3、楔形槳葉具有自凈能力,可提高槳葉傳導作用。旋轉槳葉的傾斜面和顆粒或粉末層得聯合運動所產生的分散力,使附著于加熱斜面上的物料自動地清除,槳葉保持著高效的傳熱功能。另外,由于兩軸槳葉反向旋轉,交替地分段壓縮(在兩軸槳葉面相距最近時)和膨脹(在兩軸槳葉面相距最遠時)攪拌功能,傳熱均勻,提高了傳熱效果;
4、由于不需要氣體來加熱,只需用少量氣體來帶走濕空氣,干燥器內氣速較低,被氣體挾帶出的粉塵少,干燥后系統的氣體粉塵回收方便。
5、物料含水率適應性廣,產品干燥均勻性高。干燥器內設溢流堰,可根據物料性質和干燥條件,調節物料在干燥器內的停留時間,以適應物料含水率變化的要求。此外,還可調節加料速度、軸的轉速和熱載體溫度等,在幾分鐘與幾小時之間任意選定停留時間。因此對物料含水率變化的適應性非常廣泛。
客戶提供的參數及要求
1、物料:氨基酸
2、處理量:1100kg/h
3、初水分:~55%
4、終水份:~2%
5、熱源:蒸汽
6、設備材質:物料接觸SUS316L不銹鋼,其他SUS304或Q235碳鋼制作(詳見配置表)
7、安裝:室內
8、電源:380V 50HZ 三相四線
9、除塵方式:旋風分離器+脈沖式布袋除塵器
10、電器控制:一般按鈕控制
11、電機要求:品牌電機
12、進出料系統:進料配無軸絞龍,出料配螺旋輸送。
工藝計算
1、水份蒸發量:W水=595kg/h
2、水份蒸發熱量:Q1=386750kcal/h
3、產品升溫所需熱量:Q2=58012kcal/h
4、熱損失(10%):Q3=44476kcal/h
5、總熱量:Q總=489238kcal/h
6、尾氣排放量:V排=8000m3/h
7、尾氣溫度:50~65℃
進風口預熱器:
干空氣則空氣耗量L=8000Kg干空氣/h由于蒸發水份較多,為防止在干燥器內局部結露,將空氣加熱至80℃,所需的熱量為:Q3=123600Kcal/h需要換熱器面積為:F=80m2
材質:Q235管繞鋁片,外框Q235組件
進料無軸絞龍
型號:U300-2.2Kw 中心管:¢89×4
角度:30° 長度:~3500mm
內村高分子四氟板
材質:高分子四氟板+不銹鋼組合件
電機型號:2.2Kw 轉速:35~28r/min(變頻器調速)
七、出料螺旋輸送
型號:U260-1.1Kw 中心管:¢89×4
角度:0° 長度:~1500mm
材質:不銹鋼組件
電機型號:1.1Kw 轉速:35~28r/min
八、旋風分離器
經計算選取旋風分離器型號:B-850型.
直徑為:D=850mm。
材質:Q235/2.0mm,支架支耳采用Q235
選配蝶閥型號為:DN-150
選配料桶: 50L 材質SUS304
九、脈沖式布袋除塵器:
布袋除塵器選用布袋規格為Φ120×2400,每只濾袋的過濾面積為0.90m2,經計算選取有效濾袋個數為:n=98只,過濾面積:88M2
所以脈沖布袋除塵器型號為:MC-98型
十、引風機
風機型號:9-28-6A-7.5kw
風量:6530~9585m3/h 風壓:3510~3176pa
風機材質:Q235
其他配件:調風閥、整體支架、減震墊
